建物倒壊のメカニズム

建物はなぜ倒壊するのか?地震の脅威は主に3つあります。
それは「強い揺れ」「繰り返し」「共振現象」です。

強い揺れ

地震の揺れと建物の強度の概念図

いくら耐震性の高い建物であっても、建物の強度を上回る強い揺れの場合、 建物は負けて揺れだしてしまいます。
建物は大きく揺れると、内部の構造が壊れ、ますます弱くなり揺れやすくなります。

地震VS住宅の強度の概念図

繰り返す揺れ

繰り返す揺れの概念図

建物は何度も繰り返し揺らされることがあります。
大地震とその余震でも繰り返し揺らされますし、建物が生涯に何度か地震を受けると、それも繰り返し揺らされたことになります。

合板で造った壁の場合の損傷の進行イメージ

新築のときはとても丈夫だった建物も、何度か揺さぶられると少しずつ損傷が重なり、耐力を低下させてしまい、はじめの設計では耐えられるはずの地震で倒壊することも大いに考えられます。

構造用合板の壁が揺れた場合

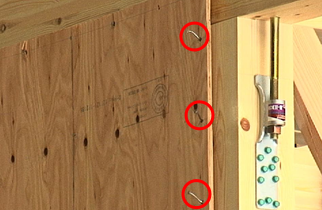

構造用合板の釘抜け

初め合板は釘でしっかりと留めつけられています。 ところが地震などで建物が揺れだすと釘穴が少しずつあまくなったり、釘自体が曲がったりします。

繰り返す揺れの影響は、建物の外観を見ていてもわからない、小さな損傷として蓄積することもあります。

共振現象

共振が起こると揺れが激しくなります

共振現象の概念図

地震時に建物の振動に合わせたリズムで地盤が揺れると、建物の揺れが勢いづいて、増幅されます。これを共振現象と言います。

ブランコも、リズムに合わせて力を加えるとどんどん揺れが大きくなります。

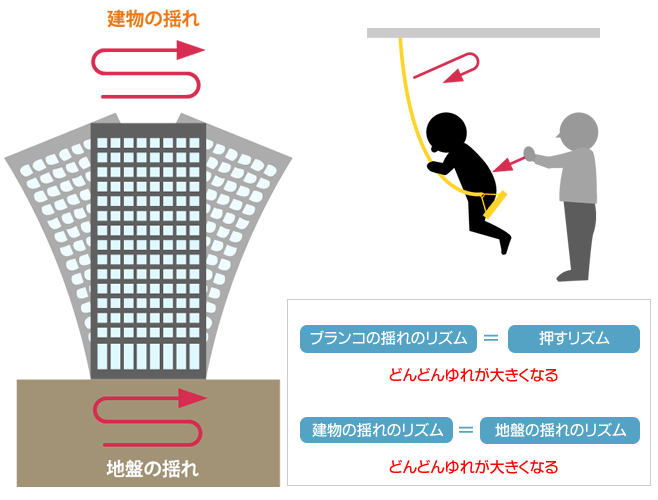

共振のメカニズム(揺れと加力のリズムが合う)

共振が起こるリズム

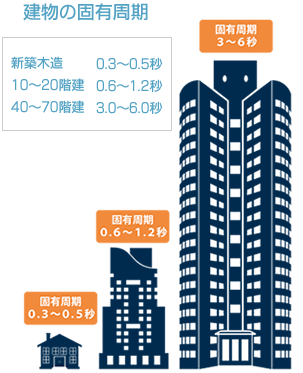

建物の固有周期の例

実は建物やブランコのような揺れる物体は、初めから“揺れるリズム”が決まっているのです。 様々な要因で決まるのですが、ブランコの場合は“長さ”が変わると揺れのリズムが変化します。 どんどん短くすると早いリズムで往復するようになります。

建物が一定のリズムで揺れる概念図

建物の場合は、「高さ」「重さ」「固さ」などで“揺れるリズム”が決まってきます。 このリズムはその物体が固有に持っている揺れの周期なので「固有周期」と呼ばれます。

建物の「固有周期」と地震の周期

たとえ建物の固有周期が分かったとしても、将来どんな周期の地震波が建築地に到達するかはわかりません。
しかし、建物も固有周期をもつ以上、“共振”する可能性があることは確かです。そうなると合板でしっかり固めている木造や、 コンクリートで造られた建築物でも被害に遭ってしまうのです。これらのことは、いまや想定の範囲であり、共振するかも、『揺れるかも』という想定をすることが、真の地震対策につながるのです。

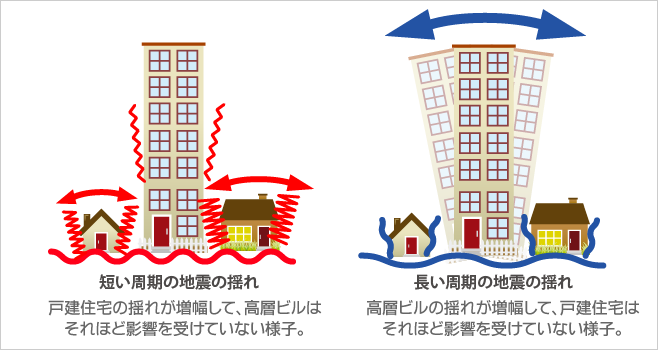

同じ強さの地震波であっても、揺れの周期の違いで被害を受けやすい建物が変わってくる。

戸建住宅は短い周期で揺れる概念図
